波形护栏高速公路护栏路侧护栏上游端头详解
安装护栏端头在路侧护栏中是一种很常见的护栏分段方式,波形护栏板的端头,并不仅仅是一段护栏的开头或者结尾,它的存在与人们的行车及生命安全息息相关,是为我们安全出行保驾护航的“生命护栏”!
一段完整的路侧护栏有两个护栏端头,分为起始端和结尾端。今天就来说一下路侧护栏的起始端:上游端头,因为护栏板的安装是有一部分锚入地下的,所以也叫地锚式端头。

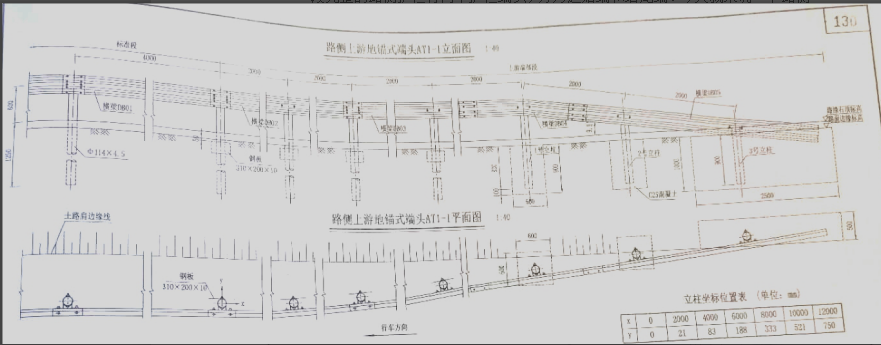

如下图所示:

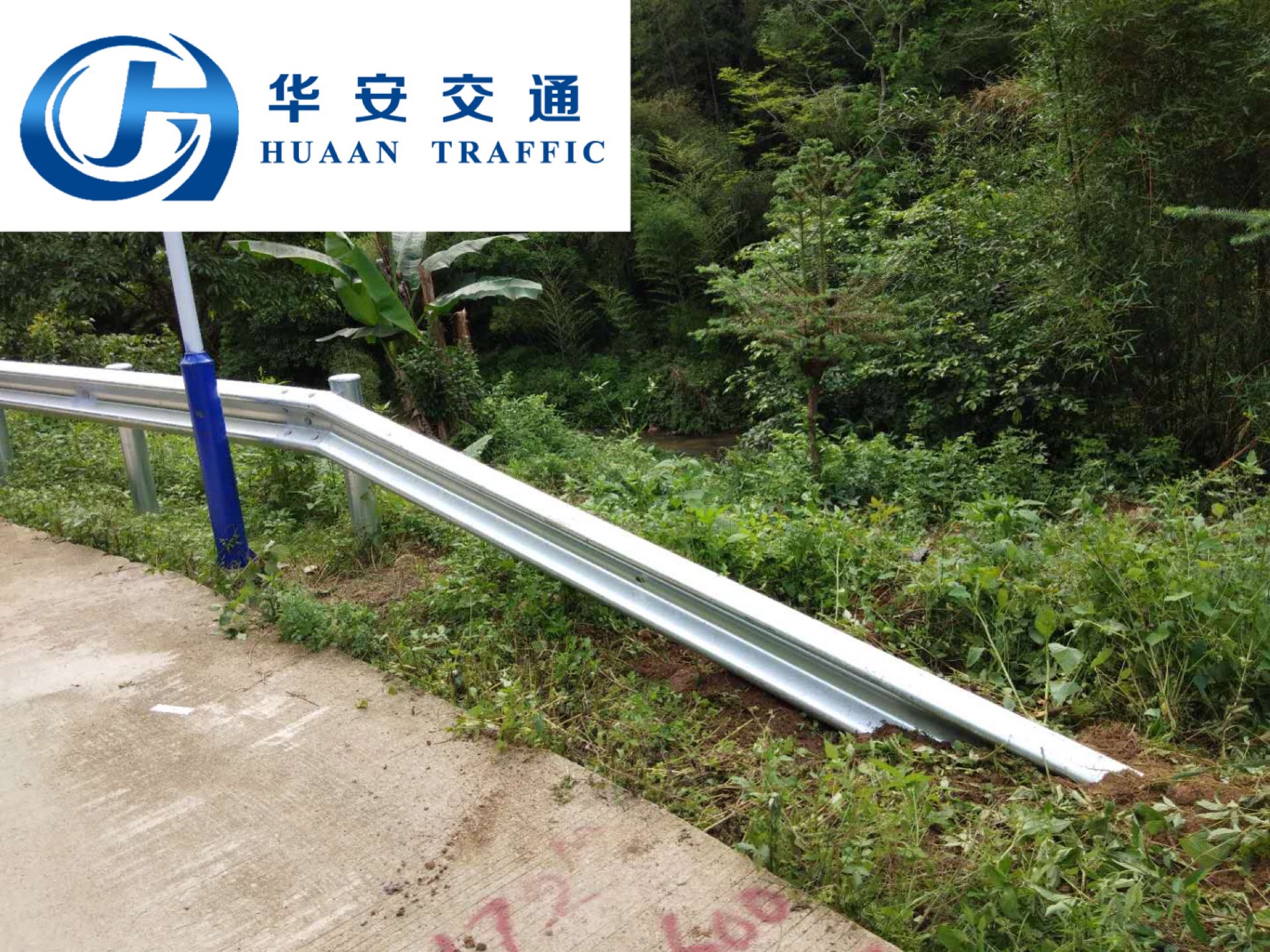

B级护栏地锚端头

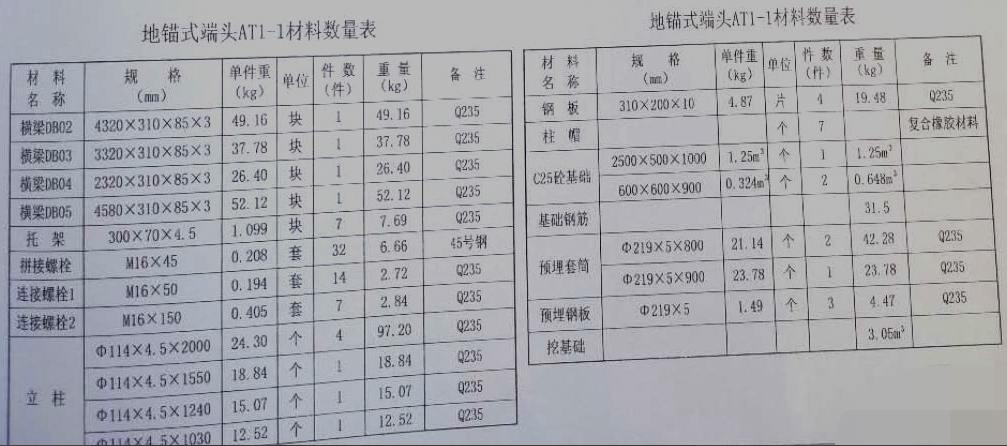

地锚端头由多种规格的波形护栏和立柱组成,其中常见的配比组成材料如下图:
护栏板使用及安装:
护栏板代号DB02 规格4320*310*85*3 常规护栏板,两米间距加强,连接护栏标准段;
护栏板代号DB03 规格3320*310*85*3 特殊长度三米板,一米处打孔安装;
护栏板代号DB03 规格2320*310*85*3 特殊长度两米板,中间折弯,以连接地锚端头板;
护栏板代号DB03 规格4580*310*85*3 特殊长度加长板,部分护栏板锚入地下;
立柱使用及安装:
根据护栏板的安装位置设定立柱的高度
立柱 规格 114*4.5*2000 连接护栏板DB02和DB03,连接方式为托架式;
立柱 规格 114*4.5*1550 连接护栏板DB04,连接方式为托架式;
立柱 规格 114*4.5*1240 连接护栏板DB05,连接方式为托架式;
立柱 规格 114*4.5*1030 连接护栏板DB05,连接方式为托架式,直接埋入地下。
以上是一个完整的上游地锚式护栏端头所用到的所有规格的护栏板和立柱,实际规格用量需根据图纸详细计算。
